トタン屋根の種類。

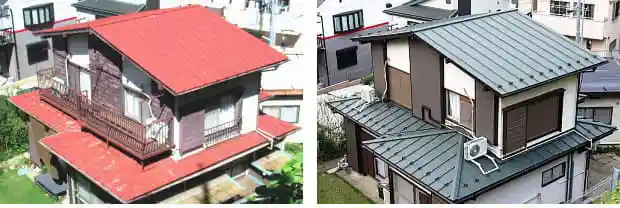

トタン瓦棒屋根の張り替え事例。亜鉛メッキ鋼板⇒ガルバリウム鋼板の嵌合式立平葺きへ
1.トタン瓦棒屋根(タルキあり)
一般的なトタン屋根は、高くなったカッパと言う部分にタルキが入っていて、トタン瓦棒(芯木あり瓦棒や桟葺き)屋根とも言われています。
雨水が侵入し易く中のタルキが腐り易いが、傷んだ部分だけを修理することも可能です。
2.三晃式トタン屋根(タルキなし)
三晃式トタン屋根は高くなったカッパと言う部分にタルキが入っておらず空洞になっていることから芯木なし瓦棒屋根とも言われています。
一般的なトタン屋根と似ていますが、高くなった部分の端々が高くなっていて、中が空洞になっているためタルキが腐る事がなく雨漏りし難い構造になっています。
一般的なトタン屋根より勾配の緩い屋根にも適しています。
トタン屋根を工事できても、三晃式トタン屋根を工事できる業者は極少数です。
トタン屋根の施工方法も2種類あります。
●張り替え(葺き替え)
トタン屋根から嵌合式たてひら葺きに張り替え。(建設会社の自社ビル兼社員寮)

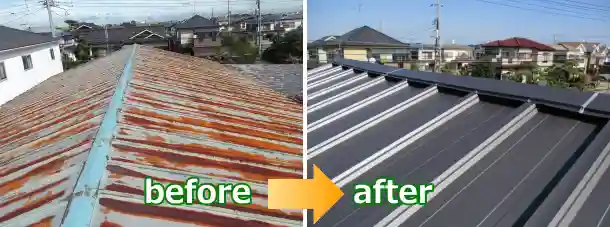

●重ね張り(カバー工法)
三晃式トタン屋根への重ね張り。(屋根材メーカーKMEW=ケイミュー工場の屋根)
トタン屋根と言っても、現在の材質は全てガルバリウム鋼板になっているため、以前の亜鉛メッキと比べ腐り難くなっています。
トタン屋根の場合、屋根勾配の関係で張り替え可能な屋根材が限定される事も多く、工事後の雨漏りトラブルを防ぐためにもこの点をきちんと把握した上で適切な屋根材を提案してもらう必要があります。
1.張り替え(葺き替え)
修理を繰り返して腐ったトタン屋根。
修理や部分張り替えを繰り返したが、修理対応できない状態まで傷んでしまった。。この施工例
三晃式をトタン瓦棒に部分取り換えしたら雨漏り。。
心木あり・心木なしが混在するトタン屋根を心木なし(三晃式トタン屋根)に統一。この施工例
トタン屋根を横葺きガルバリウムに変更したら雨漏り。
野地板までボロボロに腐った横葺きガルバリウム屋根をスタンビーに張り替え。この施工例
2.重ね張り(カバー工法)
何度も修理を繰り返した工場の三晃式トタン屋根。
これはトタン屋根(三晃式)を撤去せずに屋根を新しくできる嵌合工法の屋根材。
心木有り瓦棒(一段高くなった所にタルキの入ったタイプ)の場合は、屋根の状態によってドブ部分(低く平らになった所)を一回り小さく、タルキ部分のカバーを一回り大きく作ったトタンを被せる重ね張りでの施工も可能です。施工例
雨漏りしていたトタン屋根。
倉庫のトタン屋根が酷くサビて雨漏り。
塗装は何度かしたが屋根修繕したことがない、工場の屋根専門業者に相談したことがなく困っていると連絡頂きました。
屋根は三晃式トタン屋根でカバールーフで重ね張りしました。施工例
トタン屋根の修理方法(原因・問題点・対応策)
【トタン瓦棒(瓦棒葺き)屋根の構造、役物部材の名前】 左から順に⇒ ➊軒先唐草 ❷鼻隠し ❸ ドブ(溝板=低い部分) ❹カッパ(高い部分) ❺棟包み |
1.軒先唐草➊・鼻隠し❷(雨水侵入による木材の腐り)
(軒先唐草は、水切り=スターターとも言います)
原因:軒先まわりの役物(軒先唐草・鼻隠カバー・トタン本体・カッパ)の隙間からの雨水が侵入。
問題点:役物の隙間から入り込んだ雨水や雨樋に跳ね返った雨水で野地板(下地)が腐ります。
対応策:修理が可能な場合もありますが基本的には張り替えが必要です。
軒先から入り込んだ雨が屋根の骨組みまで腐らせてしまい張り替えることになりました。施工例
修理と呼べない屋根修理。
1:前回の修理業者は鼻隠しを付けずにカッパのみを取り換え。(専門業者でなかった)
カッパの先端部分を中途半端に折り返しただけの素人工事、ただのボロ隠しだっため雨水の侵入を止められず傷みがさらに進行しました。
2:そのため軒先部分は、屋根材下にある野地板を腐らせてしまい軒先唐草も外れていました。
3:全て撤去して屋根の張り替えに。
2.ドブ❸・カッパ❹(トタンと木材の腐り)
原因:経年劣化。塗装間隔が長かったり、ドブとカッパの重なる細部まできちんと塗装されていなかった等。
問題点:雨水が入り込んで内部の木材を腐らせます。
対応策:部分取り換えが可能な場合もありますが、範囲が広い場合は全面張り替えが必要です。
部分修理が可能でした。
「他業者から屋根の全面張り替えが必要!」と言われ当サイトへ。
専門業者であれば部分修理が可能です。
①:カッパ(高くなった所)の取り換え修理。痛みのひどい部分のみ1本単位での取り換えが可能。
②:ドブ(低くなった所)の修理。傷んだドブを1枚単位で取り換え、カッパも新しくしました。
全面張り替えが必要になった例。
原因:経年劣化。
問題点:カッパとドブの重ね部分から毛細管現象によって雨水侵入。
対応策:修理を繰り返し、全体的に傷んでいたため全面張り替えが必要でした。
いい加減な修理を繰り返された結果、カッパ内部(高くなった所)のタルキは腐り、軒先部分は野地板と広小舞まで腐っていたため全て張り替えました。施工例
3.棟包み❺。(内部にある笠木の腐り、棟包みの飛散)
原因:経年劣化により棟内部の木材まで腐食。
問題点:雨漏り原因だけになるだけでなく、台風や強風で剥がれ飛びます。
対応策:基本的には修理でOKですが、他の症状がある場合は張り替えが必要な場合もあります。
屋根全体は、あまり傷んでいないため腐った笠木と棟包のみ交換しました。
4.谷廻りからの雨漏り。
原因:谷樋廻りからの雨水侵入。
問題点:下地(野地板)まで腐らせる原因になります。
対応策:修理するには広範囲に屋根を剥がす必要があり全面張り替えがお勧めです。
「他業者が勧める工事方法だと予算オーバーだった」
谷とドブ(本体)・鼻隠し・カッパなどの隙間から雨水が入り込み野地板も腐っていたため張り替えになりました。施工例
今あるトタン屋根の上にコンパネを張って工事しようと勧める業者が結構います。
臭い物に蓋をする的な工事は再張り替えになる可能性が高いです、ご注意ください。
5.塗装のはがれ。
原因:定期的な塗り替えがされていなかったり、塗装内容が悪かった等。
問題点:塗装しても直ぐに剥がれてしまう。
対応策:全面張り替え。
塗装しても直ぐに剥がれてしまうので葺き替えたいとのご依頼でした。施工例
6.屋根勾配が緩く雨漏り。
原因:屋根勾配が緩い場合は、タルキが入った通常のトタン屋根は適していません。
問題点:緩勾配による雨水侵入。
対応策:通常のトタン屋根ではなく緩勾配に適した三晃式トタン=芯木なし瓦棒への張り替え。
トタン屋根の工事は出来ても、三晃式トタン屋根を工事できない業者が多いです。
1枚目の矢印部分の説明↓
左側は:三晃式トタン屋根=芯木(タルキ)無しになっています。
右側は:普通のトタン屋根=芯木(タルキ)有り=桟葺きに変更されています。
このトタン屋根は、元は全て三晃式でしたが・・・
雨漏りしたので家を建てた大手ハウスメーカーに頼んだら、技術的な問題で普通のトタン屋根しか施工出来なかったようで2種類のトタン屋根が混在した状態でした。
勾配が非常に緩い場合は、普通のトタン屋根では雨漏りしてしまいます。元の三晃式に全て張り替えて戻しました。施工例
三晃式トタン屋根は、特殊な構造をしていて専門工具も必要なため普通のトタン屋根業者では修理できません。三晃式の専門業者にご依頼ください。
7.三晃式=芯木なしトタン屋根の腐食。(タルキなしタイプ)
原因:経年劣化、定期的な塗り替えがされていないなど。
問題点:腐蝕が進行し下地(野地板)が腐る。⇒建物の寿命を縮める。
対応策:鉄板基材が傷んでいるため塗装効果が低く全面張り替えが必要です。
「3社に見積依頼したが、見積内容や施工法の違いが明確だった」
三晃式から三晃式への葺き替え。施工例
トタン屋根、重ね張り(カバー工法)の相談事例
1.コンパネを載せて重ね張りしても大丈夫ですか?
トタン屋根が専門外の業者が勧める工法は工事後に問題が起こる可能性が非常に高く危険です。
コンパネを敷き新しい屋根を載せると言われたが・・・
「当サイトが提案した方法が理にかない、一番間違い無い方法だと分かった」と再依頼。施工例
野地板を重ね張りしての葺き替えを勧められている。
下地が腐っている部分が多く根本的な問題はそのまま、臭い物に蓋をする的な工事方法でした。施工例
コンパネを載せてカバー工法した方が良いと勧められたが。
工事方法に不安を感じ断ったお客様から専門業者に見て欲しいとのご依頼。
トタン屋根の上にコンパネを載せ、屋根勾配に合わない横葺きタイプのガルバリウム鋼鈑を勧めるなど間違った方法を勧める理由は、トタン屋根を工事する技術が無い専門外の業者だからです。施工例
2.トタン屋根の暑さ対策について。
断熱工法。
屋根の高さは一段高くなりますが、トタン屋根の低くなった所に断熱材を入れ込む事で断熱効果を高めることができます。
トタン屋根が傷んだままでは施工できないので、軒先の広小舞や高くなったタルキがどの程度の位置まで腐っているか確認し、傷んでいる部分を取り換えたり補強する必要があります。施工例
通気工法。
軒先の広小舞や鼻隠し板、内部のタルキが腐っていなければ、既存トタン屋根の上に構造用合板を張って空気層を作り暑さ対策することも可能です。
軒先小口に専用の換気口を取り付けて、ここから外気を通気層に取り込み、棟部に取り付けた換気棟から排出することで夏場の屋根裏温度を低下させる事が出来ます。(施工例は準備中です)
屋根暑さ対策は3種類、屋根断熱の改善方法について詳しくはコチラ |
